當前位置：首頁>資料>常見問題>SCW軸裝式蝸桿減速機安裝注意事項

來源：魯德傳動發布時間：2013/4/26 13:22:07

SCW軸裝式圓弧圓柱蝸輪蝸桿減速機安裝時為避免工作機主軸撓曲及在減速器蝸輪軸承上產生附加力，減速機與工作機之間的距離在不影響正常工作的條件下，應盡量小，其值為5～10mm。

SCW軸裝式蝸桿減速機安裝注意事項
SCW軸裝式圓弧圓柱蝸輪蝸桿減速機安裝時為避免工作機主軸撓曲及在減速器蝸輪軸承上產生附加力，減速機與工作機之間的距離在不影響正常工作的條件下，應盡量小，其值為5～10mm。

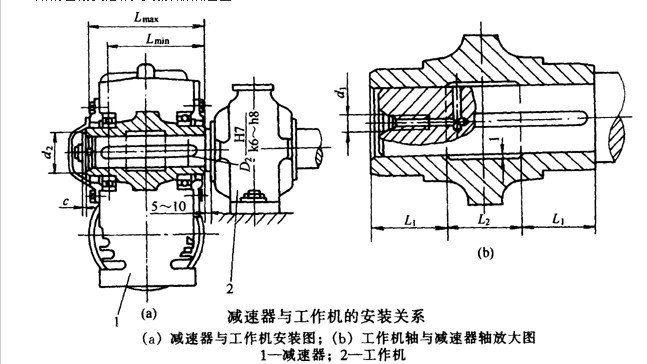

安裝時要求與減速器相配合的工作機軸端應帶有平鍵和螺紋中心孔，平鍵按GB1095-1979的規定，中心孔應按GB145-1985規定的C型。減速器沿工作機軸向定位采用軸端擋板和固定螺栓，軸端擋板與蝸輪軸固連在一起，以_減速器軸向對中。為便于減速器的拆卸，在減速器安裝前，須在工作機軸上與減速器蝸輪軸內孔退刀槽對應位置鉆與拆卸孔垂直的排泄孔，以使鐵銹溶劑通過安裝在拆卸孔上的噴射器或泵打入油槽。采用的管接頭_與噴射器相適應。減速器與原動機和工作機之間_對中，其誤差不得大于所用聯軸器的許用補償量。減速器安裝好后用手轉動_靈活，無卡死現象。蝸桿軸承和蝸輪軸承的軸向間隙應符合技術要求中的規定。安裝好的減速器在正式使用以前，應進行空載、部分額定載荷間歇運轉1～3h后方可正式運轉，運轉應平穩、無沖擊、無異常振動和噪聲及漏油等現象，_油溫不得_過100℃，如發現故障，應及時排除。

中心距a	工作機軸				軸端擋板		蝸輪軸
中心距a	D₂	L_max	L_min	d₁	d₂	c	L₁	L₂
63	30	135	110	M6	44	6	50	40
80	40	145	120	M8	56	8	54	42
100	50	165	135	M8	62	8	54	64
125	60	210	170	M8	78	8	70	74
140	65	235	195	M8	78	8	75	90
160	70	245	200	M10	95	10	80	90
180	80	270	215	M10	95	10	87 ．5	100
200	85	280	225	M10	100	10	88	110
225	95	315	255	M10	120	10	95	130
250	105	330	265	M10	120	10	103	130
280	115	355	285	M12	140	12	105	150
315	125	395	315	M12	150	12	115	170
