當前位置：首頁>資料>技術問答>CWS125—CWS500減速器

來源：魯?shù)聜鲃?dòng) 發布時間：2012/8/17 9:19:12

蝸輪蝸桿減速機,CW系列減速機是一種動力傳達機構，利用齒輪的速度轉換器，將電機（馬達）的回轉數減速到所要的回轉數，并得到較大轉矩的機構。在目前用于傳遞動力與運動的機構中，cwu減速機的應用范圍相當廣泛。本系列減速器符合中華人民共和國_標準（GB9147—88）。主要包括：CWU 蝸桿在下型 CWS 蝸桿在側型 CWO蝸桿在上型中心距有16種a＝63、80、100、125、140、160、180、200、225、250、280、315、355、400、450、500。傳動比有12種i＝5、6.3、8、10、12.5、16、20、25、31.5、40、50、63。

CWU減速機減速機是一種動力傳達機構，利用齒輪的速度轉換器，將電機（馬達）的回轉數減速到所要的回轉數，并得到較大轉矩的機構。在目前用于傳遞動力與運動的機構中，cwu減速機的應用范圍相當廣泛。幾乎在各式機械的傳動系統中都可以見到它的蹤跡，從交通工具的船舶、汽車、機車，建筑用的重型機具，機械工業所用的加工機具及自動化生產設備，到日常生活中常見的家電，鐘表等等.其應用從大動力的傳輸工作，到小負荷，_的角度傳輸都可以見到減速機的應用，且在工業應用上，CWU減速機具有減速及增加轉矩功能。因此廣泛應用在速度與扭矩的轉換設備。

    本系列減速器符合中華人民共和國_標準（GB9147—88）

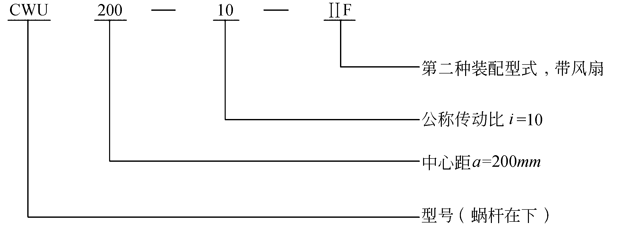

    主要包括：CWU 蝸桿在下型    CWS 蝸桿在側型   CWO蝸桿在上型
    中心距有16種a＝63、80、100、125、140、160、180、200、225、250、280、315、355、400、450、500。
    傳動比有12種i＝5、6.3、8、10、12.5、16、20、25、31.5、40、50、63

CWS125—CWS500型減速器外形和安裝尺寸

型號＼尺寸	a	D	D₁	D₂	L₃	L₄	L₅	h	h₁	H	i≤12.5
型號＼尺寸	a	D	D₁	D₂	L₃	L₄	L₅	h	h₁	H	d₁	I₁	b₁	t₁	L₁
125	125	230	280	320	202	134	125	32	8	132	32k6	58	10	35	218
160	160	300	360	400	245	157	142	32	8	160	42k6	82	12	45	277
200	200	370	435	480	295	181	180	38	8	190	48k6	82	14	51.5	324
250	250	470	540	600	360	210	210	40	8	212	55k6	82	16	59	380
280	280	550	640	700	390	226	215	45	8	225	60m6	105	18	64	430
315	315	605	700	760	430	243	235	50	10	250	65m6	105	18	69	470
355	355	700	805	880	480	256	235	55	10	265	70m6	105	20	74.5	515
400	400	765	875	950	515	278	247	60	10	265	75m6	105	20	79.5	545
450	450	875	990	1070	565	300	275	65	10	315	80m6	130	22	85	625
500	500	1000	1100	1180	655	344	300	75	10	375	90m6	130	25	95	680
型號＼尺寸	i≥16					d₂	I₂	b₂	t₂	L₂	I₃		地腳螺栓		kg（不含油）
型號＼尺寸	d₁	I₁	b₁	t₁	L₁	d₂	I₂	b₂	t₂	L₂	I₃		d₃	n	kg（不含油）
125	28js6	42	8	31	202	55k6	82	16	59	222	14		M12	4	95
160	32k6	58	10	35	253	65m6	105	18	69	270	15		M16	4	150
200	38k6	58	10	41	300	80m6	130	22	85	325	17		M16	4	270
250	42k6	82	12	45	380	100m6	165	28	106	385	17		M20	4	410
280	48k6	82	14	51.5	407	110m6	165	28	116	405	17		M24	4	550
315	48k6	82	14	51.5	447	120m6	165	32	127	420	17		M24	4	750
355	55k6	82	16	59	492	130m6	200	32	137	470	17		M30	4	930
400	60m6	105	18	64	545	150m6	200	36	158	490	24		M30	4	1200
450	65m6	105	18	69	600	170m6	240	40	179	560	24		M36	4	1650
500	70m6	105	20	74.5	655	190m6	280	45	200	640	24		M30	6	2190
